電線電纜的導體是電線電纜中最重要的部分，導體是實現(xiàn)傳遞電荷功能的基本元件。當導體通過電流時，便產(chǎn)生電能損耗而使導體溫度升高，導體溫升又使導體電阻增大，同時使絕緣的性能下降;當導體溫度超過絕緣材料的允許工作溫度，就會加速絕緣材料的老化甚至在電纜彎曲處使絕緣首先軟化變形，導致電纜壽命縮短或在電纜彎曲處短期內(nèi)發(fā)生擊穿，不能滿足電纜長期使用的要求。下面珠江電纜帶大家了解一下影響電線電纜導電性能的因素有哪些?

　　電線電纜溫度

　　金屬的電導率隨溫度升高而降低。當溫度不是很高(接近熔點)或很低(接近絕對零)時，電阻率與溫度有如下線性關系：ρ=ρ0[1 α(T-T0)]。

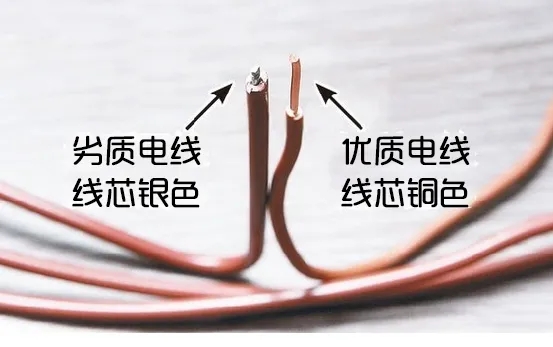

　　電線電纜料中的雜質(zhì)

　　金屬中含有某些雜質(zhì)，將使其電阻增大。雜質(zhì)對金屬電阻的影響取決于金屬中雜質(zhì)的種類、含量和雜質(zhì)在金屬中存在的狀態(tài)。鋁、銻、砷、磷、鎳、鉛等是銅的有害雜質(zhì)，當砷含量為0.35%時，銅的電阻率會增加50%。

　　電線電纜塑性冷變形

　　需要注意的是，電線電纜的彈性變形對金屬電阻影響不大，而塑性變形會增加電阻。當冷加工變形超過10%時，其電阻才明顯增大，對于純金屬，冷變形引起的阻力增加一般不超過4%。

　　熱處理(退火)

　　金屬冷變形后，由于金屬晶體的變化，抗拉強度、屈服強度和彈性增加，而導電率和延伸率降低。為了提高冷拔銅線的導電性和柔韌性，建議將線材在一定溫度下韌化后，達到提高伸長率和導電性的目的，電阻可以恢復到變形前的水平。

　　電線電纜的使用環(huán)境

　　當環(huán)境因素造成金屬表面污染或氧化層、存在水漬或油漬時，金屬電阻會增加。當金屬表面覆蓋有其他金屬的保護層時，電阻可按復合材料原有電阻率的大小及包覆層厚度。銅對于某些浸漬劑(例如礦物油、松香復合浸漬劑等)、硫化橡皮有促進老化作用，在此情況下，可在銅線表面鍍錫，使銅不直接與絕緣層接觸。

　　以上就是關于電線電纜在導電性方面的相關知識，施工時或安裝后要特別注意，盡可能保證電纜的高性能。當導體溫度超過絕緣材料的允許工作溫度時，會加速絕緣材料的老化，甚至在電纜彎曲處使絕緣軟化變形，導致不能滿足電纜的使用要求。

　　所以，我們要經(jīng)常定期開展線路安全檢查。對電線、電氣設備等每年至少要請專業(yè)人員全面徹底檢查一次，特別是接頭部位使用年限較長的線路，發(fā)現(xiàn)電線老化、破損、絕緣不良等不安全情況，要及時維修更換，才能保證用電安全。對我們的生活負責，創(chuàng)造一個安全的環(huán)境，不僅是珠江電纜一直追求的目標，也是我們每個人應該做的事情。
